對于振動篩的圖紙而言，很多人并沒有真正去了解過。

振動篩的動力源是振動電機，振動電機轉軸上下端安裝有重錘（不平衡重錘），通過振動電機的旋轉運動在不平衡重錘作用下轉變?yōu)樗?、垂直、傾斜的三維運動即三次元運動；

振動篩利用振動電機三維運動，通過旋振篩的彈簧和振動體把三維運動傳遞給振動篩網面。

通過改變振動電機上下重錘的相位角來實現物料在篩面上的運動軌跡，以此達到篩分、去雜、過濾的目的。

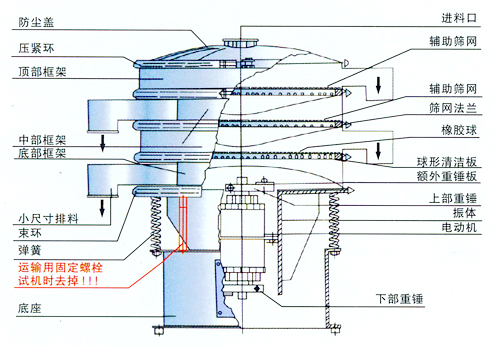

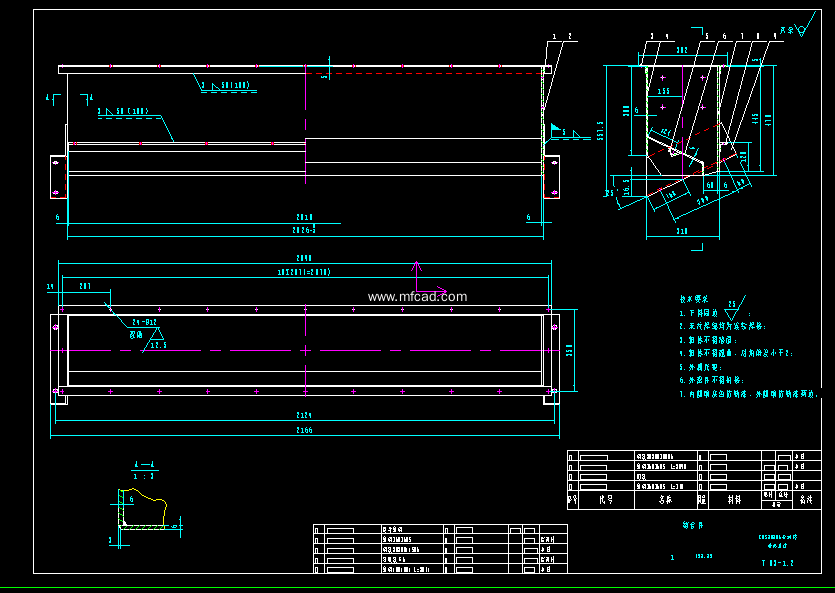

振動篩結構圖圖紙：

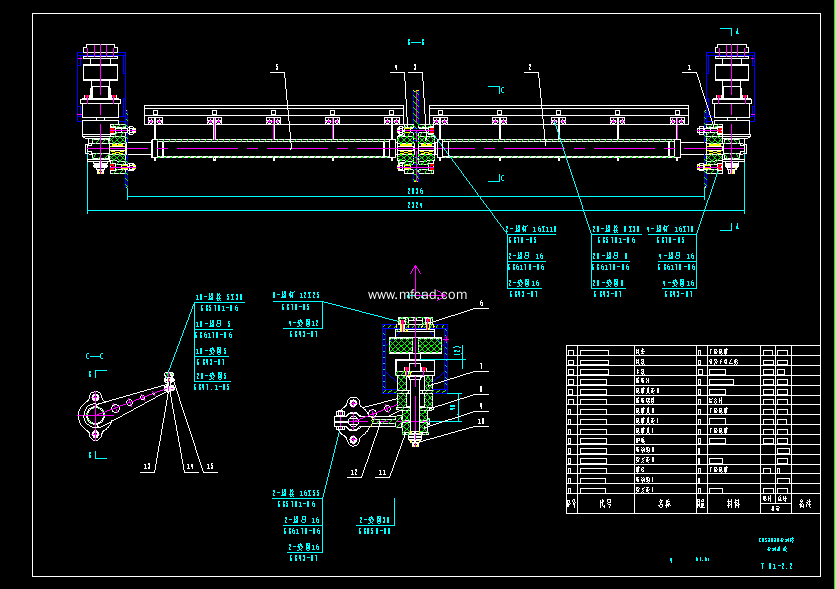

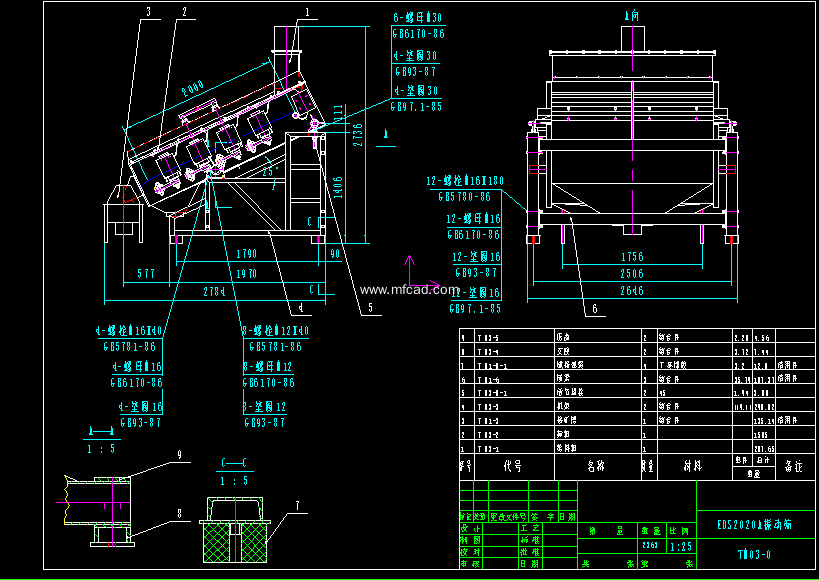

振動篩圖紙：
